Operações de mineração e sistemas ferroviários submetem equipamentos, estruturas auxiliares e componentes metálicos a condições severas de trabalho. Vibração, impactos, carregamentos cíclicos, poeira, umidade, variações de temperatura e ambientes corrosivos podem atuar simultaneamente sobre um conjunto soldado.

Nessas aplicações, a segurança estrutural não depende apenas da resistência nominal do aço ou da aparência do cordão de solda. O resultado é construído por uma sequência de decisões e controles: interpretação do desenho, seleção do material, preparação das peças, montagem técnica, procedimento de soldagem, controle de deformações, inspeção dimensional, proteção de superfície e documentação aplicável ao projeto.

Por isso, escolher um fornecedor para conjuntos soldados destinados a ambientes severos não deve ser apenas uma comparação de preço. A decisão também precisa considerar capacidade técnica, estrutura produtiva, mão de obra, controle em processo, rastreabilidade definida em contrato e capacidade de entregar o componente conforme o desenho técnico.

Por que mineração e ferrovia exigem atenção especial?

Em muitos equipamentos industriais, as cargas não permanecem constantes. Elas variam durante partidas, frenagens, transporte de material, passagem por irregularidades, ciclos de carregamento, movimentação de vagões, vibração de motores e operação de sistemas auxiliares.

Essa repetição pode provocar fadiga, um mecanismo de dano progressivo em que uma trinca pode iniciar e crescer ao longo de muitos ciclos. Em juntas soldadas, a geometria local, o pé e a raiz da solda, descontinuidades, tensões residuais, modo de carregamento e ambiente corrosivo estão entre os fatores que influenciam o comportamento em fadiga.

Isso não significa que toda junta soldada irá falhar. Significa que aplicações sujeitas a cargas dinâmicas precisam ser tratadas com critérios compatíveis com sua criticidade, desde o projeto até a inspeção e manutenção.

A segurança estrutural começa antes da soldagem

Um conjunto soldado confiável não nasce quando o arco elétrico é aberto. Ele começa na análise do desenho e na preparação correta das peças. Material, espessura, sentido de montagem, tolerâncias, chanfros, folgas, símbolos de soldagem e interfaces com outros componentes precisam ser compreendidos antes da fabricação.

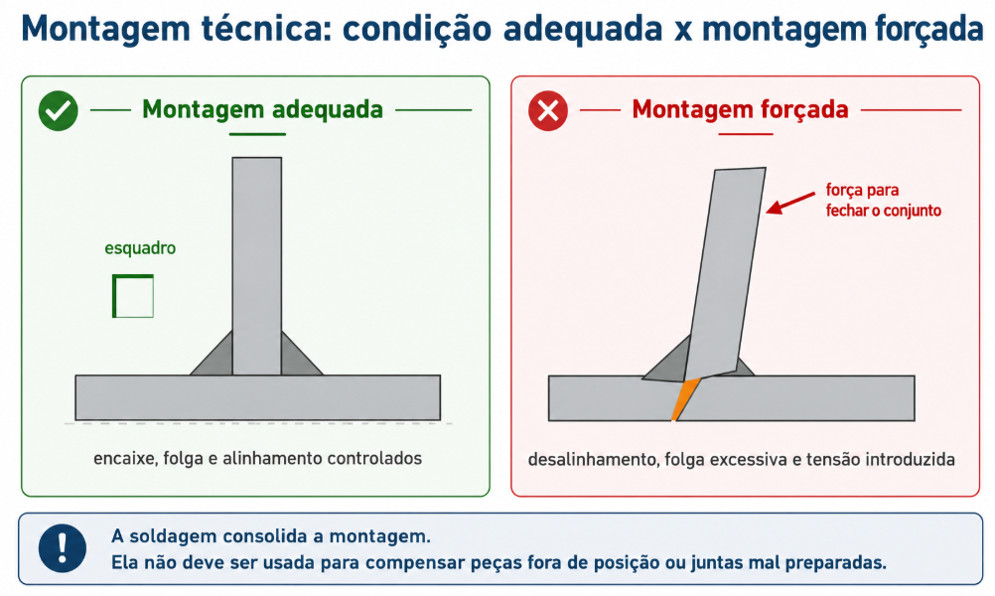

Corte e conformação fora de medida podem gerar encaixes inadequados. Quando o conjunto precisa ser forçado para fechar, tensões e desalinhamentos podem ser introduzidos antes da soldagem definitiva. Além de dificultar o trabalho do soldador, essa condição aumenta o risco de deformação e de problemas dimensionais.

Por isso, corte a laser, dobra, calandra e usinagem devem produzir componentes compatíveis com a montagem prevista. A precisão dessas etapas não substitui o controle da soldagem, mas cria uma condição mais estável para que ela seja executada.

O papel da caldeiraria técnica na montagem

O caldeireiro é responsável por transformar peças separadas em um subconjunto montado conforme o desenho. Essa atividade envolve mais do que posicionar chapas e perfis. Exige interpretação técnica, conferência de medidas e domínio da sequência de montagem.

• verificar identificação, orientação e posição de cada componente;
• controlar esquadro, alinhamento, nivelamento e paralelismo;
• ajustar folgas e preparação das juntas dentro dos requisitos definidos;
• utilizar gabaritos, dispositivos e pontos de apoio quando necessários;
• realizar ponteamento suficiente para estabilizar o conjunto;
• planejar a montagem considerando acesso para soldagem e inspeção;
• acompanhar possíveis deformações antes da soldagem definitiva.

A soldagem consolida a montagem. Ela não deve ser usada para corrigir desalinhamentos, preencher folgas indevidas ou compensar peças fabricadas fora da condição esperada.

Soldagem controlada: procedimento, execução e sequência

A qualidade da junta soldada depende da combinação entre preparação, processo, consumível, equipamento, parâmetros, posição de soldagem, acesso, sequência e competência dos profissionais envolvidos.

Quando o projeto exigir, devem ser definidos procedimentos de soldagem, critérios de qualificação e métodos de inspeção conforme a norma aplicável e os requisitos contratuais. A AWS informa que seu código estrutural para aço abrange requisitos de projeto, fabricação, qualificação e inspeção. No setor ferroviário, a série EN 15085 é uma referência específica para soldagem de veículos ferroviários e componentes associados. A aplicação de qualquer norma deve ser confirmada para o escopo real do fornecimento.

Entre os pontos que precisam ser controlados estão:

• limpeza e preparação da junta;
• compatibilidade entre material base, processo e consumível;
• corrente, tensão, velocidade e gás de proteção, quando aplicável;
• dimensão, posição e continuidade dos cordões conforme desenho;
• sequência de soldagem para equilibrar o aporte térmico;
• controle de interpasse e temperatura quando previsto;
• remoção de respingos e acabamento conforme requisito;
• inspeção visual e ensaios adicionais quando especificados.

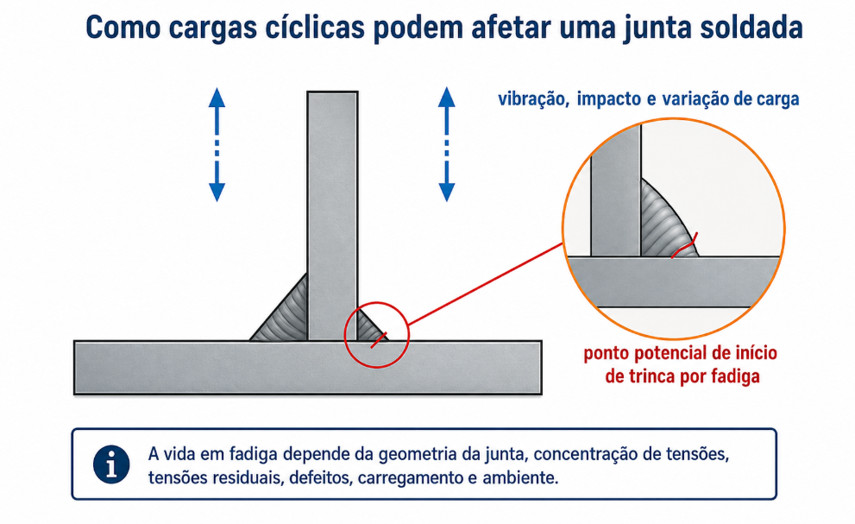

Fadiga: por que uma solda visualmente boa pode não ser suficiente?

A inspeção visual é fundamental, mas a aparência externa não revela sozinha todas as condições que influenciam a vida em serviço. Em carregamentos cíclicos, mudanças bruscas de geometria podem concentrar tensões. Descontinuidades internas, mordeduras, falta de fusão, trincas, porosidade relevante, desalinhamento e tensões residuais também podem reduzir a margem de segurança, dependendo da aplicação e da criticidade.

Por esse motivo, o projeto deve definir o nível de qualidade esperado e os critérios de aceitação. Quando necessário, a inspeção pode incluir métodos como líquido penetrante, partículas magnéticas, ultrassom ou radiografia, sempre conforme norma, desenho ou plano de inspeção do cliente.

Não existe um único nível de inspeção adequado para todos os conjuntos. O controle deve ser proporcional ao risco, às cargas, à consequência de falha e aos requisitos do equipamento final.

Controle de deformações e usinagem após soldagem

O aquecimento localizado da soldagem provoca expansão e contração do metal. Sem planejamento, esse ciclo térmico pode causar empenamento, perda de esquadro, torção ou deslocamento de interfaces importantes.

Algumas medidas utilizadas para reduzir esses efeitos incluem sequência equilibrada de cordões, soldagem alternada, dispositivos de fixação, pré-ajuste controlado, redução de solda excessiva e verificações dimensionais intermediárias.

Em determinados conjuntos, faces de apoio, alojamentos, furos coordenados ou interfaces mecânicas precisam atingir tolerâncias que não podem ser garantidas somente pela montagem e soldagem. Nesses casos, a usinagem pós-soldagem pode ser prevista para produzir paralelismo, alinhamento, diâmetros ou posições finais. Ela é um recurso técnico aplicado quando necessário, e não uma etapa obrigatória para todo conjunto soldado.

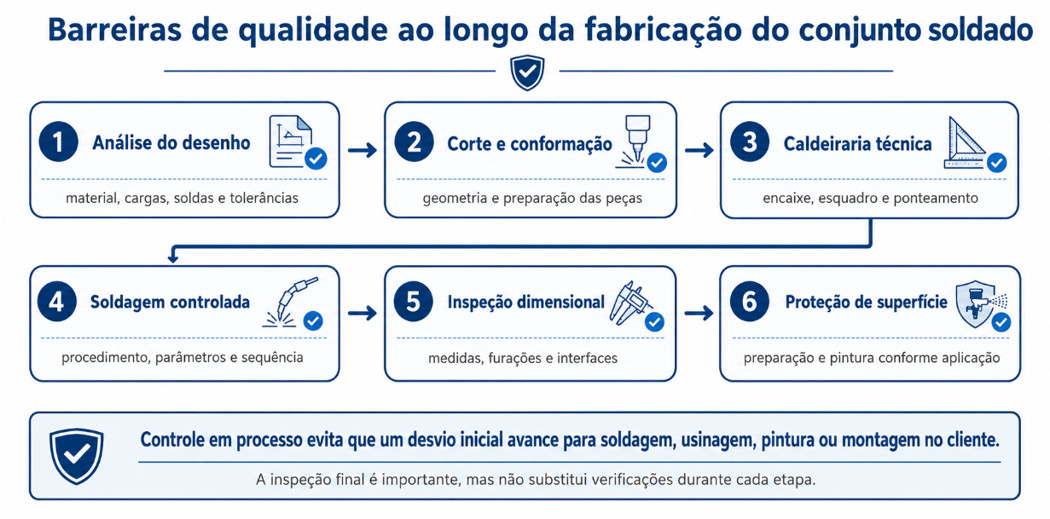

Inspeção durante o processo, e não apenas no final

A inspeção final é importante, mas descobrir um erro somente depois da soldagem completa ou da pintura torna a correção mais difícil e cara. Por isso, a qualidade deve ser verificada em pontos estratégicos da fabricação.

Um plano de controle pode incluir, conforme a complexidade do projeto:

• conferência de material, espessura e identificação das peças;
• inspeção de corte, chanfros, dobras e furações;
• liberação dimensional da montagem antes da soldagem definitiva;
• verificação de parâmetros, consumíveis e sequência de soldagem;
• inspeção visual dos cordões e ensaios previstos;
• controle dimensional após soldagem e após usinagem, quando aplicável;
• verificação da preparação de superfície e do acabamento final;
• registro de não conformidades e ações corretivas quando necessárias.

Proteção contra corrosão também faz parte da segurança

Em mineração e aplicações ferroviárias, muitos conjuntos ficam expostos a umidade, poeira, minério, intempéries, contaminantes e ciclos de lavagem. A corrosão pode reduzir espessura, comprometer interfaces e acelerar a degradação do componente.

A proteção deve ser escolhida conforme o ambiente e a especificação do cliente. Na fabricação metalúrgica integrada, processos como acabamento, jateamento com granalha de aço, banho químico com decapante e fosfato de zinco, pintura líquida industrial e pintura a pó eletrostática podem ser combinados de acordo com a aplicação e com as limitações dimensionais da peça.

A pintura não corrige uma superfície mal preparada. Limpeza, grau de preparação, perfil de ancoragem, tratamento químico, espessura de camada, cura ou secagem e inspeção do acabamento precisam ser compatíveis com o sistema selecionado.

Integração de processos reduz interfaces e riscos

Quando corte, dobra, calandra, usinagem, caldeiraria, soldagem, controle dimensional, preparação de superfície e pintura são coordenados dentro de uma mesma rota produtiva, a comunicação entre as etapas tende a ser mais direta.

Essa integração reduz movimentações e transportes para terceiros, diminui embalagens e carregamentos intermediários, reduz filas externas e facilita o tratamento de desvios antes que a peça avance. Também permite que o histórico do projeto acompanhe o conjunto ao longo da fabricação.

Integração não elimina a necessidade de planejamento ou de controle. O benefício está em reduzir interfaces e criar condições para que os requisitos sejam acompanhados de forma contínua.

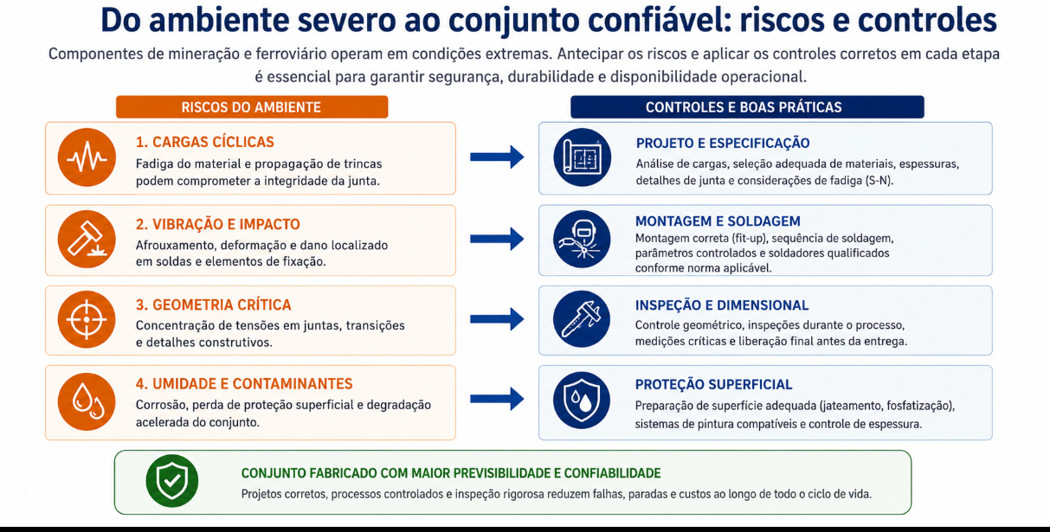

Principais riscos e controles na fabricação

Onde a ADAMÉTAL pode atuar

A ADAMÉTAL atua na fabricação de peças metálicas e conjuntos soldados sob desenho técnico para diferentes segmentos industriais. Em aplicações relacionadas à mineração e ao setor ferroviário, o escopo deve ser definido conforme desenho, requisitos do cliente, criticidade e eventuais normas ou homologações aplicáveis.

Entre as possibilidades de fabricação estão:

• bases metálicas para equipamentos, motores, bombas e redutores;
• proteções industriais e carenagens;
• skids, tanques e reservatórios conforme escopo de fabricação;
• suportes, plataformas e estruturas auxiliares;
• chapas cortadas, dobradas, calandradas e usinadas;
• subconjuntos e conjuntos soldados para integração em equipamentos do cliente;
• peças com preparação de superfície e pintura industrial.

Componentes críticos de veículos ferroviários, sistemas de rodagem, acoplamentos, trilhos ou itens sujeitos a homologações específicas somente devem ser incluídos quando houver capacidade, documentação e aprovação compatíveis com o requisito.

ISO 9001 e normas técnicas: papéis diferentes

A certificação ISO 9001:2015 está relacionada ao sistema de gestão da qualidade. Ela estabelece requisitos para planejar, controlar, avaliar e melhorar processos, mas não certifica isoladamente a resistência estrutural de uma peça ou a conformidade de uma solda específica.

A conformidade técnica do conjunto depende dos requisitos do desenho, da especificação do cliente, dos procedimentos de fabricação, das qualificações aplicáveis, das inspeções e dos critérios de aceitação definidos para o projeto.

Normas como AWS D1.1 ou EN 15085 podem ser relevantes em determinados fornecimentos, mas não devem ser citadas de forma genérica como aplicáveis a todo produto. A norma correta precisa ser definida conforme setor, componente, contrato e responsabilidade de engenharia.

ADAMÉTAL: fabricação integrada para conjuntos soldados

Na ADAMÉTAL, a fabricação de conjuntos soldados pode integrar corte a laser, dobra, calandra, usinagem, caldeiraria, montagem, soldagem, controle dimensional, acabamento, jateamento com granalha de aço, banho químico com decapante e fosfato de zinco, pintura líquida industrial e pintura a pó eletrostática.

Essa estrutura permite planejar a rota produtiva conforme o desenho, reduzir interfaces entre fornecedores e acompanhar a qualidade ao longo das etapas. O objetivo é entregar peças e conjuntos com maior previsibilidade dimensional, acabamento compatível com a aplicação e documentação conforme o escopo contratado.

Solicite uma avaliação técnica

Precisa fabricar bases, proteções, carenagens, skids, tanques, suportes, estruturas auxiliares ou conjuntos soldados para aplicações industriais severas?

Envie o desenho técnico, material, espessura, quantidade, aplicação, condições de carga, ambiente de trabalho, requisitos de soldagem, inspeção, acabamento e prazo. A equipe da ADAMÉTAL avaliará a rota produtiva adequada ao escopo do projeto.

Referências técnicas consultadas

• American Welding Society — AWS D1.1/D1.1M: Structural Welding Code — Steel. A AWS informa que o código cobre requisitos de projeto, fabricação, qualificação e inspeção. Acesso à fonte
• ISO — ISO 9001:2015, Quality management systems — Requirements. Acesso à fonte
• NEN — EN 15085-1:2023, Railway applications — Welding of railway vehicles and components — Part 1: General. Acesso à fonte
• Kang, G.; Luo, H. Review on fatigue life prediction models of welded joint. Acta Mechanica Sinica, 2020. Acesso à fonte
